郑州拱版风管/河南风管制作要求

 二维码 582


风管制作规范


一、所有通镀锌风管道及其配件的制作、安装必须符合《通风与空调工程施工质量验收规  范》(GB50243-2017)、及国家建材和质量保证体系并应满足消防部门的检测要求。

二、镀锌风管的种类:

根据法兰的不同分为:共板法兰、角铁法兰、插条式法兰、德国法兰等。

根据公司设备特点,加工优势就是共板法兰。



共板法兰镀锌风管

插条镀锌风管

德国法兰镀锌风管

角钢法兰镀锌风管

直管

1160mm

1220mm

1250mm

1230mm

直管(堵)

1175mm

1205mm

1220mm

1210mm

直管(口)

1205mm

1235mm

1250mm

1240mm


三、空调新风送风、通风系统、消防排烟系统采用镀锌钢板镀锌风管,镀锌板材厚度按下表确定:

镀锌钢板镀锌风管板材厚度


镀锌风管长边尺寸b

空调、通风

低压系统(P≤500Pa)

中压系统(500Pa<P≤1500Pa)


消防排烟

高压系统(P>1500Pa)

b≤320

0.5

0.75

320<b≤450

0.6

0.75

450<b≤630

0.6

0.75

630<b≤1000

0.75

1.0

1000<b≤1250

1.0

1.0

1250<b≤2000

1.0

1.2

2000<b<4000

1.2

1.2





四、镀锌风管的制作工艺及要求:

1.镀锌风管与角码卡扣等配件的咬口应紧密,宽度应一致,圆弧应均匀,两端面整齐,镀锌风管无明显的弯曲与缝隙,表面应平整,凹凸不大于10mm;

2.镀锌风管边长(直径)小于或等于300mm时,边长(直径)的允许偏差为±2mm;镀锌风管边长(直径)大于300mm时,边长(直径)的允许偏差为±3mm;

3.管口应平整,其平面度的允许偏差为2mm;矩形镀锌风管两条对角线长度之差不应大于3mm;

4.镀锌风管与法兰采用铆接连接时,铆接应牢固、不应有脱铆和漏铆现象;翻边应平整、紧贴法兰,其宽度应一致;咬缝与四角处不应有开裂与孔洞。

5.镀锌风管内外表面不应有严重的划痕;

6.镀锌风管板材拼接的咬口缝应错开,不应形成十字交叉缝;

7.洁净空调系统镀锌风管不应采用横向接缝;

8.镀锌风管为联合角咬口形式,单咬口长度为6mm~8mm。单咬口包括直管的单边、弯头三通等的弧片都应满足咬口长度。

9.角铁法兰镀锌风管的翻边应紧贴法兰,翻边量均与、宽度应一致,不应小于6mm,且不应大于9mm。

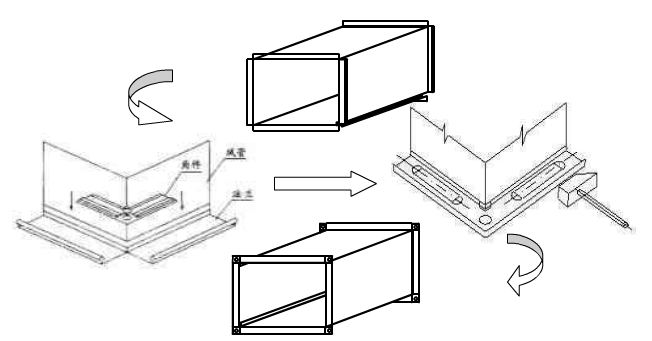

图1:下图为成型镀锌风管图

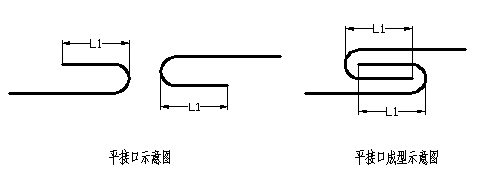

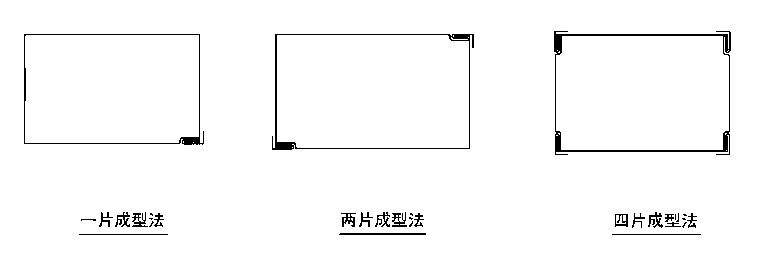

图2:下图为镀锌风管合口图

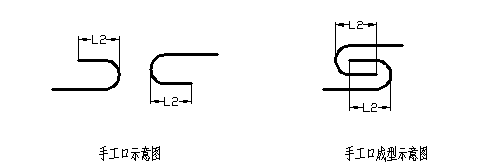

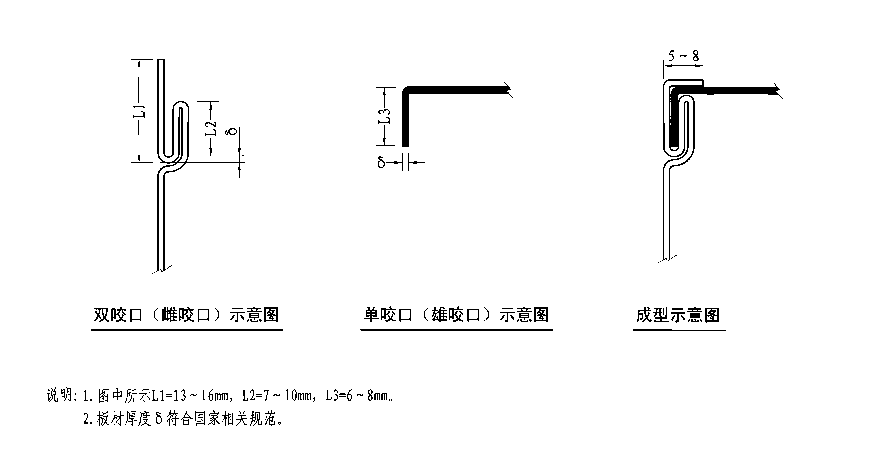

图3:下图为镀锌风管联合口咬口图






说明:图中L1=17-17.5mm;L2=6-7mm
